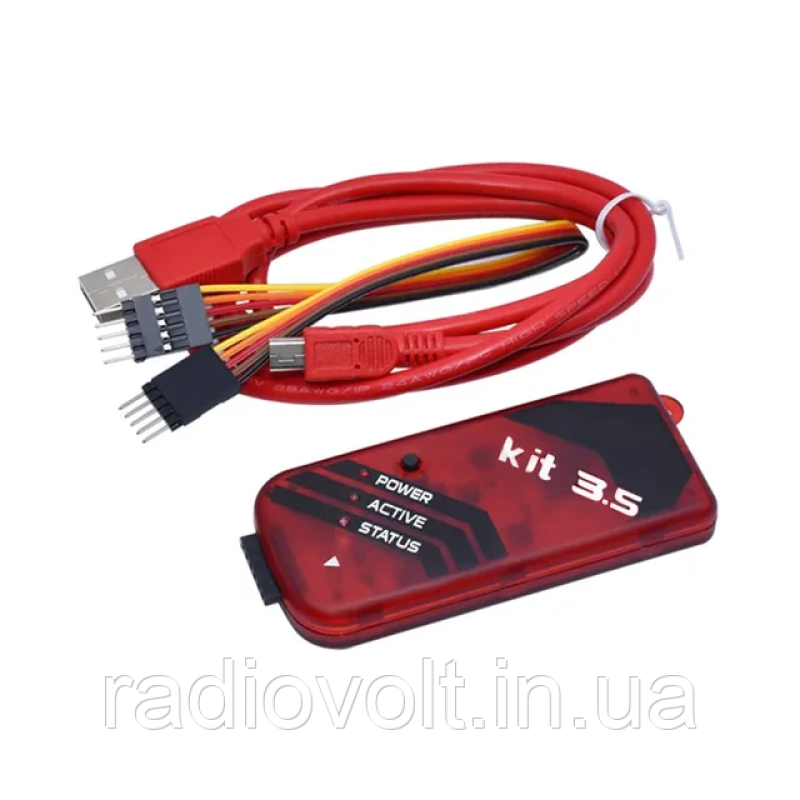

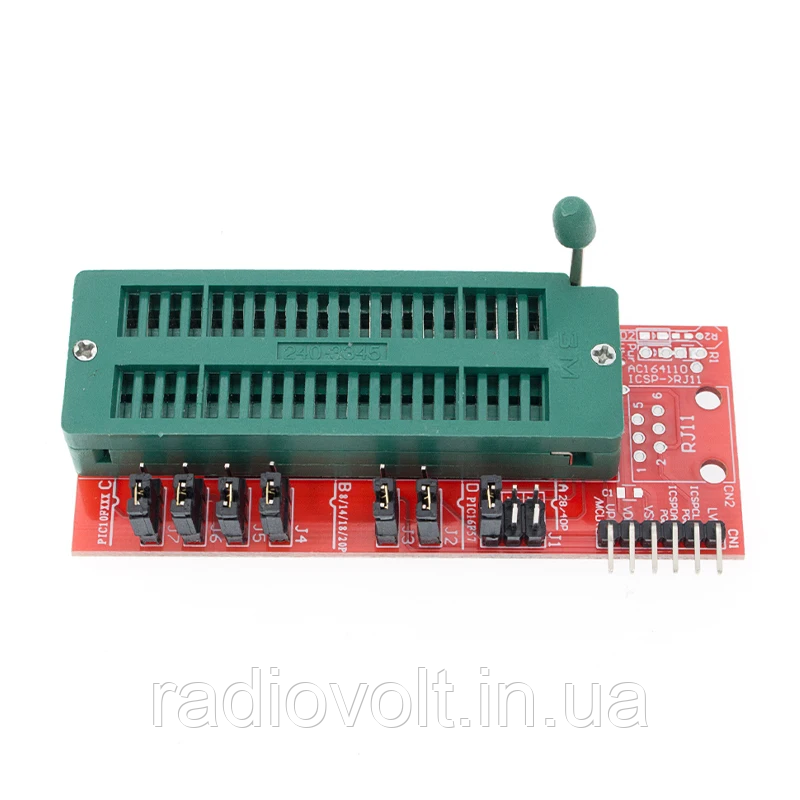

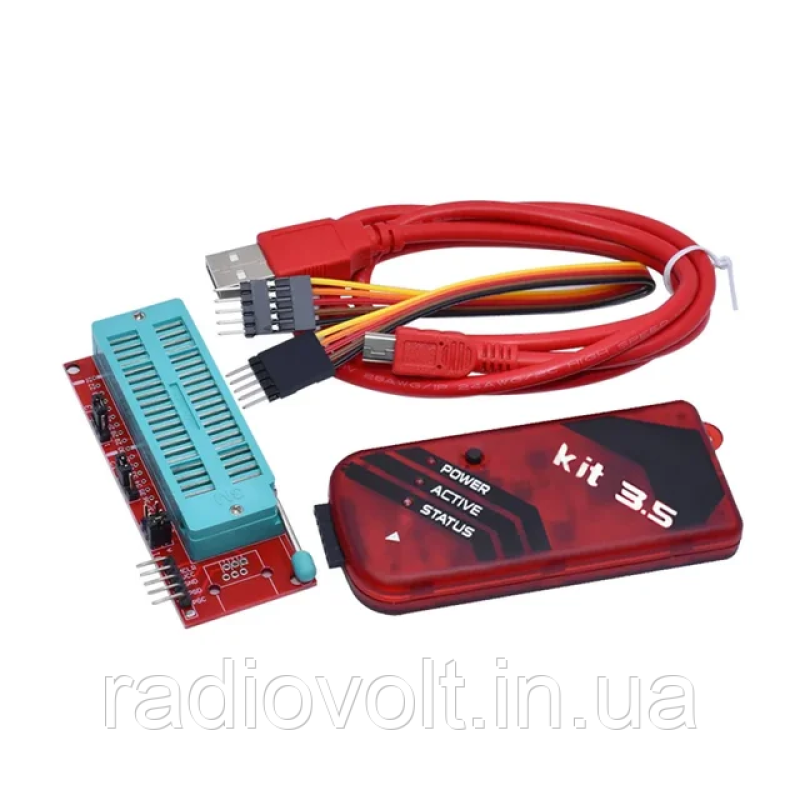

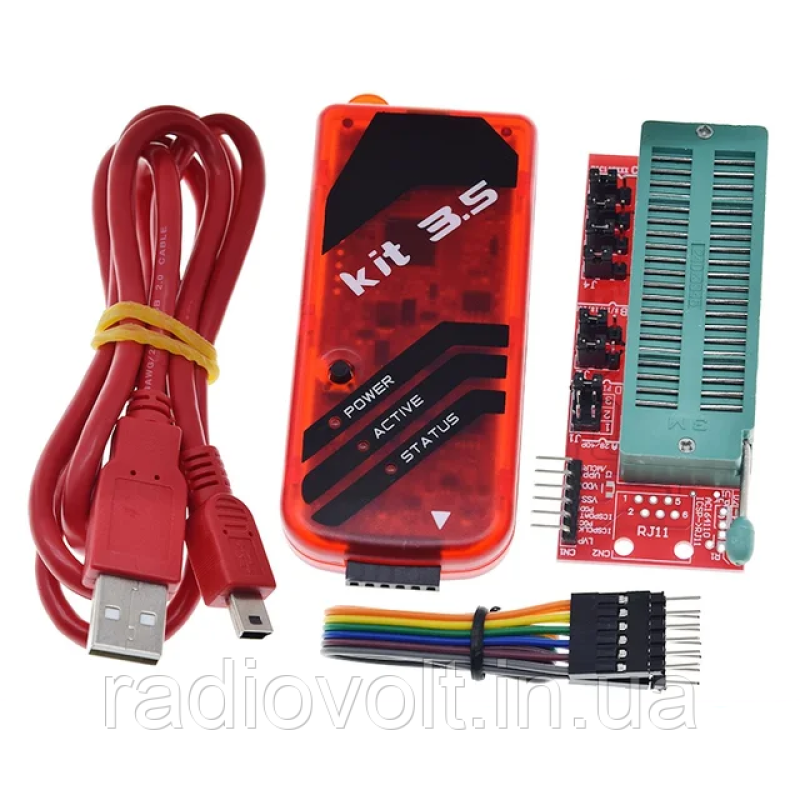

Програматор PICkit 3.5 внутрішньосхемний програматор-відладник Microchip

Програматор-відладчик PICkit 3 Debug Express (PG164130) - внутрішньосхемний програматор-відладчик для розробки і відладки додатків з використанням PIC мікроконтролерів c підтримкою низьковольтних сімейств. Програматор PICkit3 дозволяє запрограмувати внутрішньосхемно практично всі Flash мікроконтролери Microchip. Підтримка МК: PIC10, PIC12, PIC16, PIC18, PIC24, PIC32, dsPIC30 і dsPIC33 за винятком зазначених у середовищі MPLAB. При появі нових мікроконтролерів можна скачати оновлення програмного забезпечення і прошивки програматора PICkit3. Програматор PICkit3 працює під керуванням безкоштовного середовища розробки MPLAB IDE. Починаючи з версії MPLAB IDE 8.33 поставляється утиліта для роботи з програматором PICkit3 з командного рядка. Утиліта дозволяє програмувати всі контролери, які підтримує остання версія PICkit 3. За допомогою ключів запуску вибирається тип контролера, встановлюється напруга живлення, даються команди на читання, програмування і верифікацію Flash і EEPROM пам'яті мікроконтролерів. Утиліту можна використовувати для інтеграції програм в автоматизовані системи, сторонні редактори коду. Програматор PICkit3 під керуванням середовища розробки MPLAB IDE може виконувати функції внутрішньосхемного відладчика, тобто дозволяє виконувати запуск програми, послідовне виконання команд, встановлювати точки зупинки мікроконтролера, а також переглядати і змінювати стан регістрів спеціального призначення і ОЗП мікроконтролера PIC, що відладжується. ZIF адаптер: ZIF адаптер - це 40pin панель, яка служить для комфортної роботи з мікросхемами в DIP корпусах (від DIP8 до DIP40) та програматором. Підключіть адаптер до програматора таким чином, щоб контакт адаптера MCLR був підключений до контакту програматора, який позначений піктограмою. Для установки мікросхеми в адаптер слід віджати ручку-фіксатор, після чого вставити саму мікросхему в адаптер і повернути ручку-фиксатор у попереднє положення. Увага: ключ мікросхеми повинен вказувати на ручку фіксатор. Для того, щоб правильно налаштувати адаптер під конкретний корпус мікросхем, на тильній стороні адаптера є позначення, а на лицьовій контакти з джамперами (J1, J2, J3, J4, J5, J6, J7) Також на адаптері передбачені контакти для підключення зовнішнього живлення, кварцового резонатора та світлодіода. Характеристики: Внутрішньосхемний програматор з USB Full Speed інтерфейсом; Середовище розробки MPLAB® (v.8.20 і пізніше); Програмування до 512кб Flash пам'яті; Підтримка мікроконтролерів з напругою живлення від 1.8 В до 5 В; Розширений діапазон напруги програмування від 1,8 В до 14 В; Вбудований монітор від КЗ і перенапруги; Світлодіоди стану (Живлення, Активність, Помилка) Живлення: USB 5V Роз'єм: ICSP Корпус: пластик Колір червоний Комплектація: Програматор ZIF адаптер USB шнур Піни підключення
