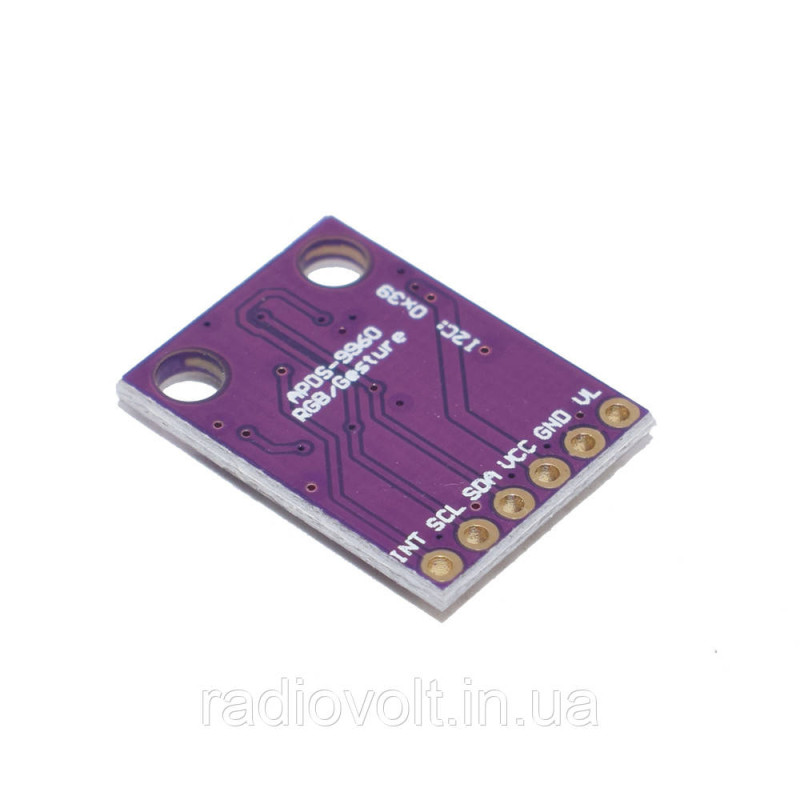

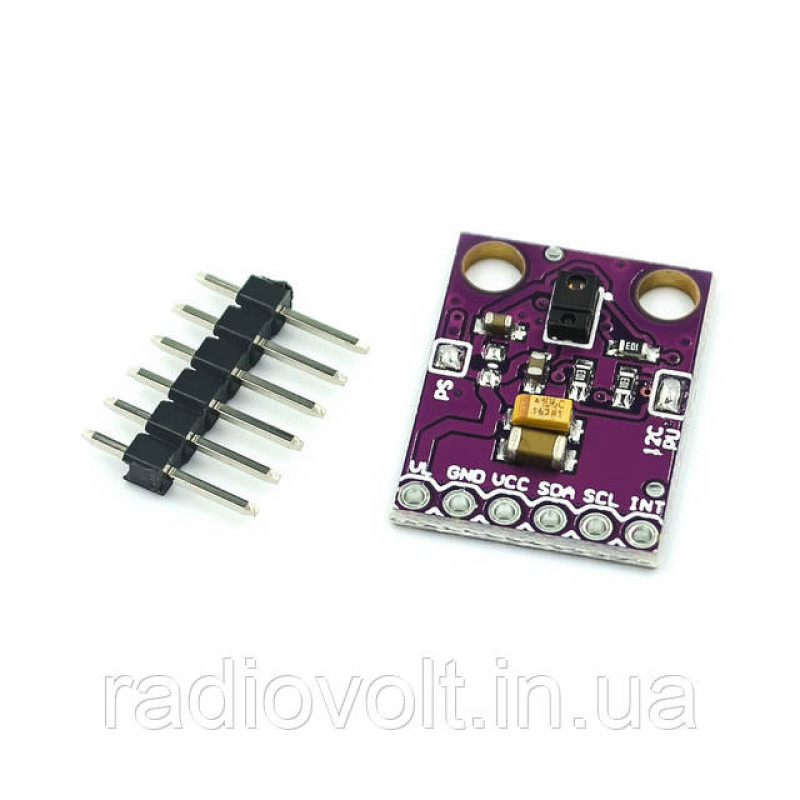

Датчик жестів APDS 9960

Цифровий модуль APDS-9960 виконує функції датчика освітленості, наближення та руху (жестів). Модуль має сумісний з I2C інтерфейс, за яким передаються дані про інтенсивність червоного, зеленого, синього кольорів та яскравості (RGBC), а також сигнали наближення до поверхні та сигнали виявлення руху за допомогою ІЧ світлодіода. Датчики кольоровості та яскравості вимірюють яскравість компонентів світла через різні послаблюючі матеріали (оптичні фільтри). Вбудований блоковий UV-IR фільтр забезпечує точне вимірювання інтенсивності світла та відповідну йому колірну температуру. Вбудований датчик наближення і жестів налаштовується на заводі при відстані 100мм від поверхні, що наближається, тому користувачеві займатися калібруванням не потрібно. У датчику руху використовуються 4 фотодіоди, орієнтовані в різних напрямках, які виявляють як прості рухи вгору-вниз-вправо-вліво, так і складніші. Вбудовані оптичні мікролінзи забезпечують високоефективний прийом та передачу ІЧ-випромінювання. Наявний контролер переводить ІВ режим низького споживання в проміжках між вимірами, забезпечуючи малу середню споживану потужність. Основні характеристики APDS-9960: - I2C інтерфейс з окремим входом переривання - Рівномірна кутова діаграма спрямованості - Калібрована відстань датчика наближення 100мм - Чотири чутливі фотодіоди в різних напрямках - Патентований екран для мінімізації помилок наближення - Вбудований опод в режимі очікування 1 мкА - Мініатюрні розміри 8-вивідного корпусу 3.94 x 2.36 x 1.35 мм - Робоча напруга: 3.3V - Робочий діапазон виявлення: (10-20 см) - I2C Інтерфейс (I2C Адреса: 0x39) Основні сфери застосування: - безконтактні вимірювання - управління підсвічуванням дисплеїв - заміна механічних вимикачів - датчики наближення екранів смартфонів - вимірювання інтенсивності розсіяного світла - блокування тачскринів цифрових фотоапаратів - датчики колірної температури (визначення кольору) - датчики виявлення руху (включаючи вліво, вправо, вгору, вниз, вперед і назад
