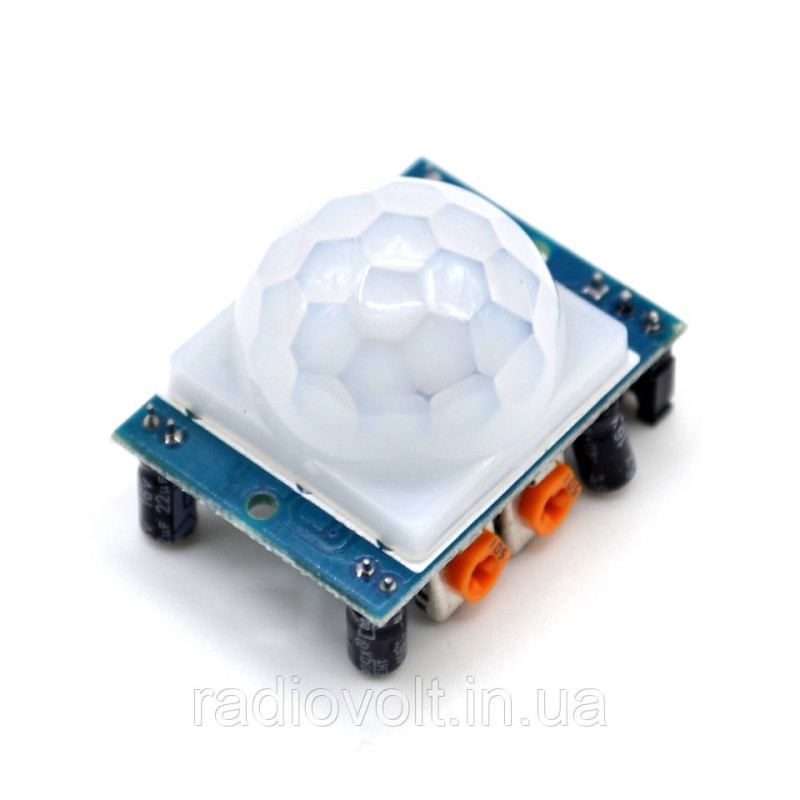

HC-SR501, Датчик руху інфрачервоний

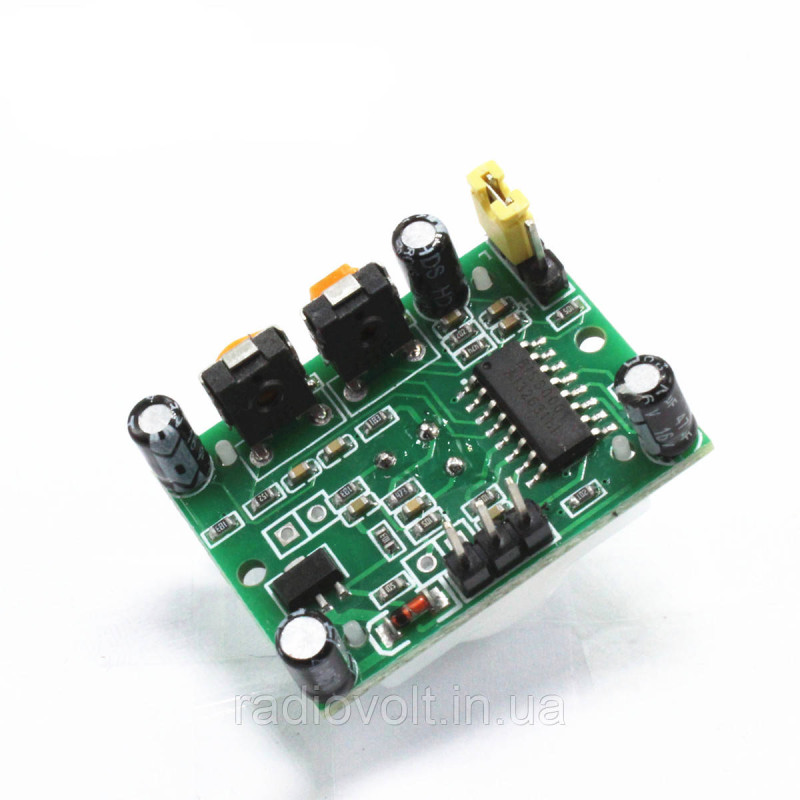

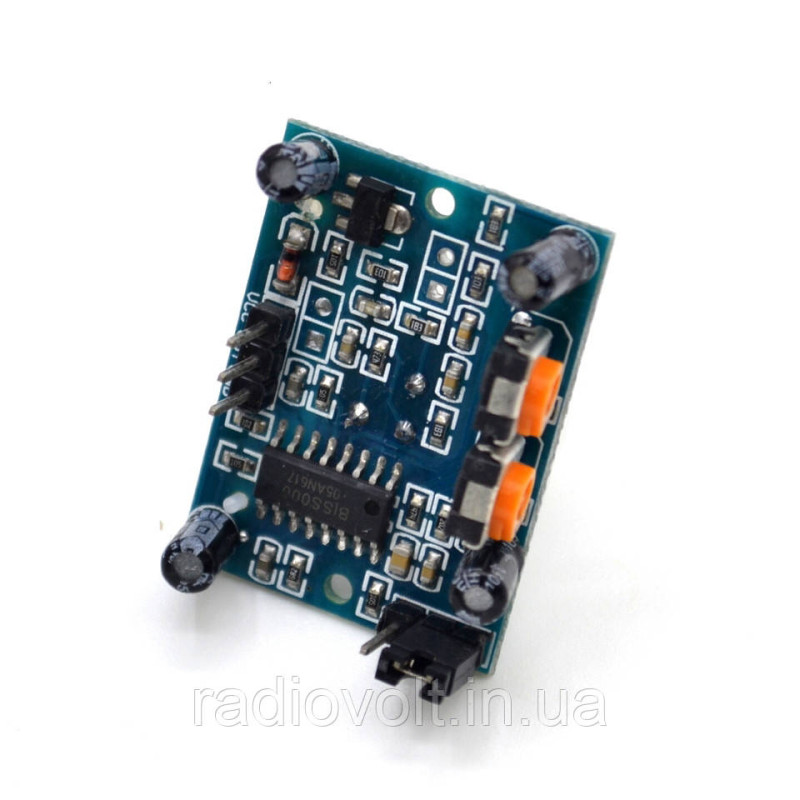

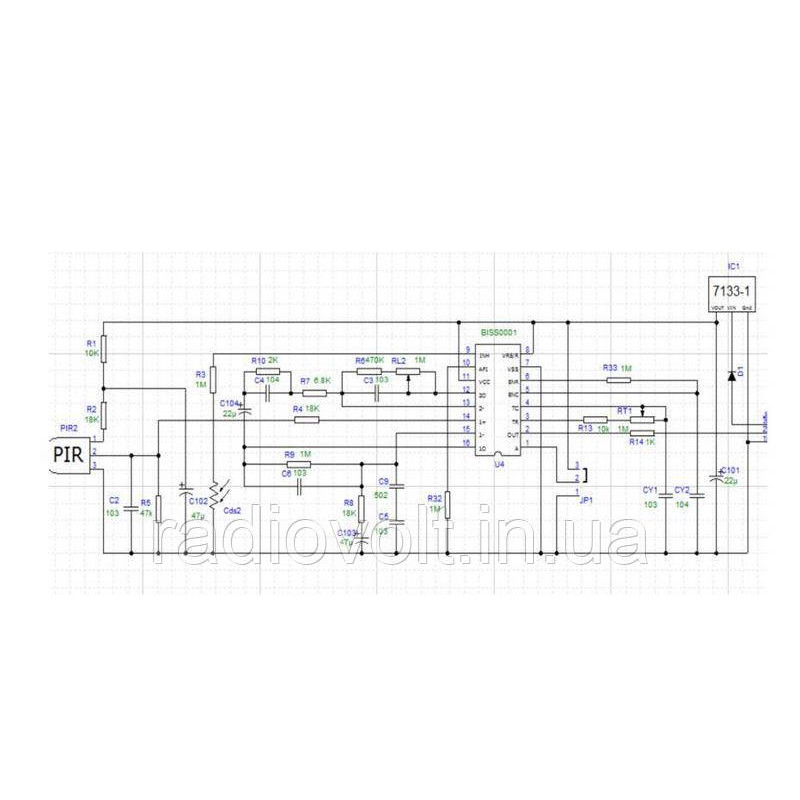

Модуль має два режими роботи: 1. Режим H — у цьому режимі у разі спрацьовування датчика кілька разів поспіль на його виході (на OUT) залишається високий логічний рівень. 2. Режим L — у цьому режимі на виході кожного спрацьовування датчика з'являється окремий імпульс. На датчику встановлено кілька органів керування й настроювання. Встановлені клеми для перемикання режимів роботи. Позначення клем: L, MD, H. Також на платі є два підстроєних гумка: одним (Sx) регулюється чутливість (від 3 до 7 м), іншим (Tx) встановлюється час, упродовж якого у разі виявлення руху на OUT буде логічна одиниця (від 5 до 300 сек). Інфрачервоний датчик руху HC-SR501 має один інтерфейс для під'єднання до мікроконтролера. Це 3 контактний штировий інтерфейс для під'єднання до мікроконтролера. Контакти: OUT (вихідний сигнал) — контакт для обміну даними між датчиком і мікроконтролером; VCC — напруга живлення; GND — загальний контакт. Живлення датчика відбувається або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою, або від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення датчика 4,5-20 В. Характеристики: Напруга живлення постійного струму: 4,5 – 20 В; Струм на виході: 60 мА; Напруга на виході: високі та низькі рівні на 3,3 В TTL логіці; Дистанція виявлення: 3 — 7 м (настроюється); Кут виявлення: від 120° до 140°; Тривалість імпульсу у разі виявлення: 5 — 300 сек (налаштовується); Час блокування до наступного вимірювання: 2,5 сек. (але можна змінити заміну SMD-резисторів); Робоча температура: від -20 до +80°C; Режими роботи: L — одиничне захоплення, H — повторювані вимірювання; Габарити модуля: 32 х 24 х 18 мм; Вага: 5 г.
