Модуль MAX7219, Світлодіодна Матриця, 4 сегмента 8х8, зелені пікселі

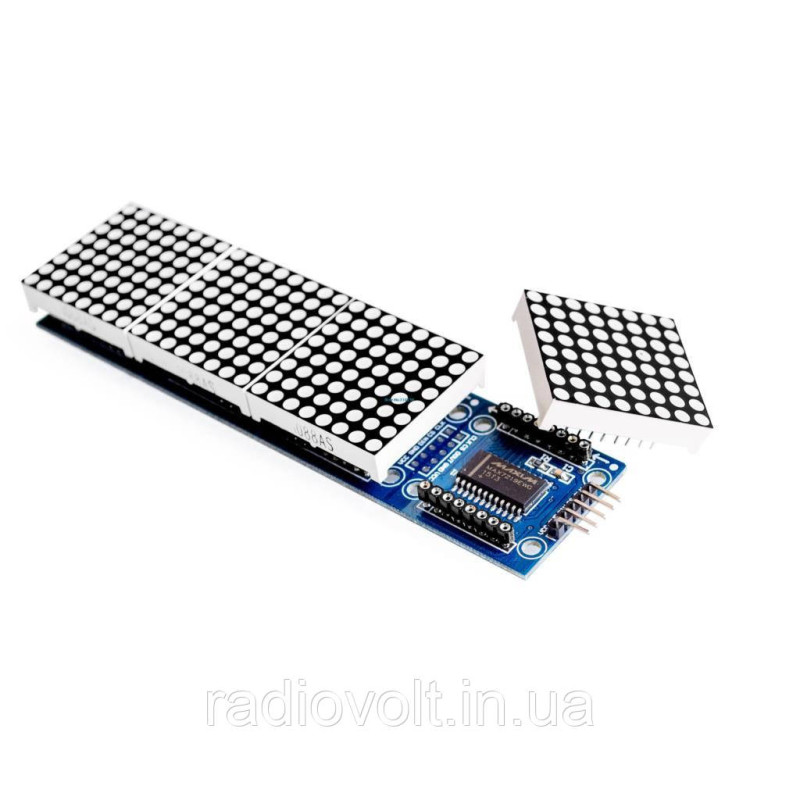

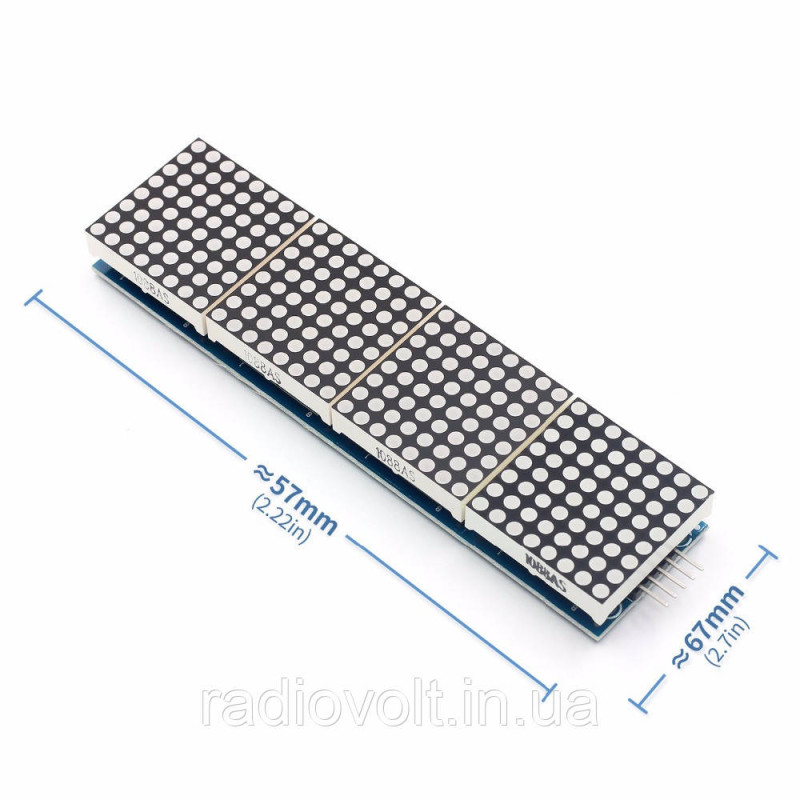

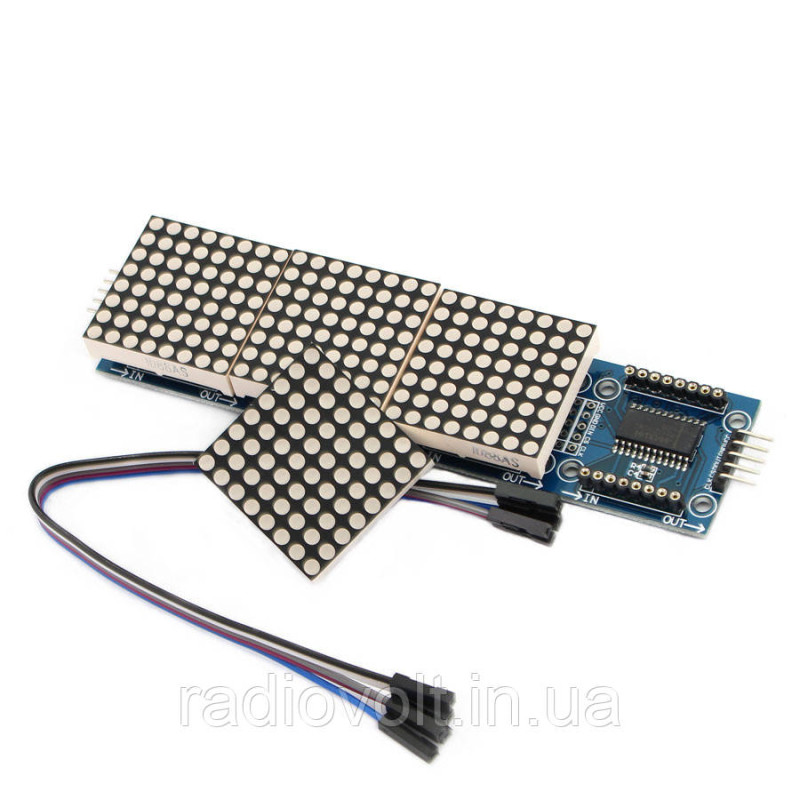

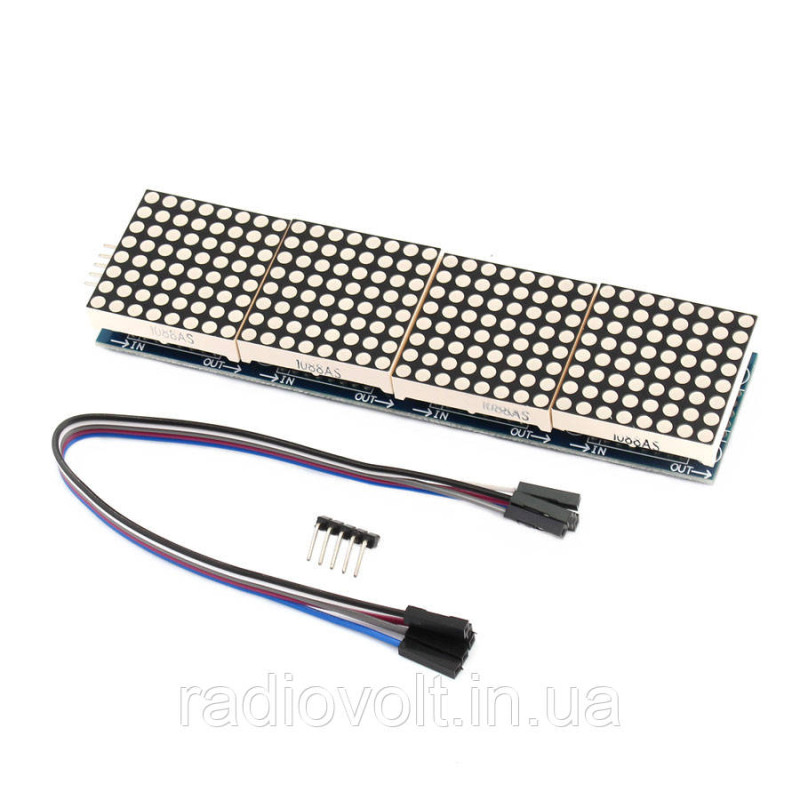

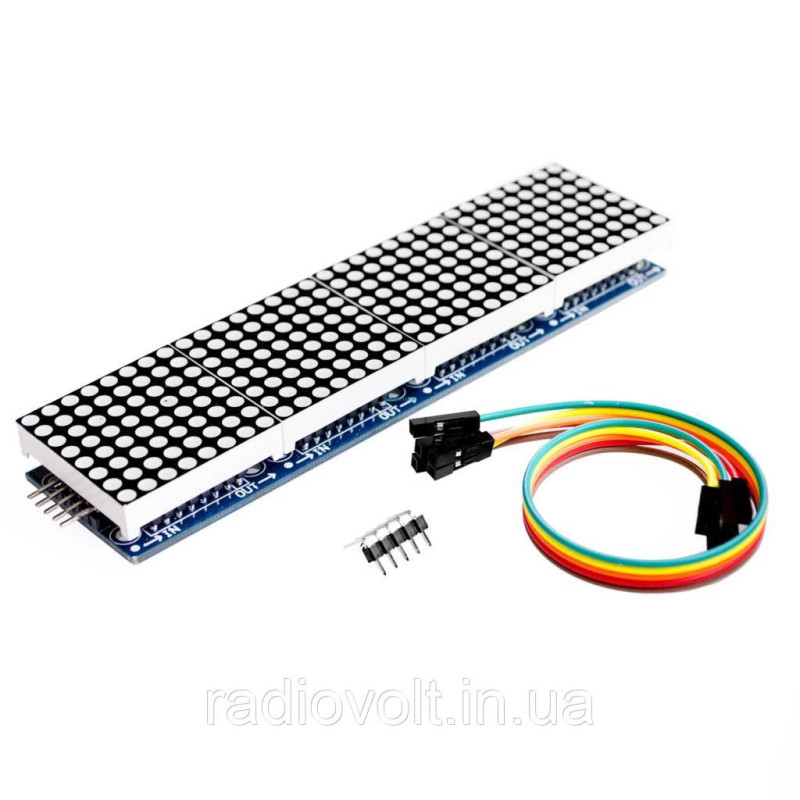

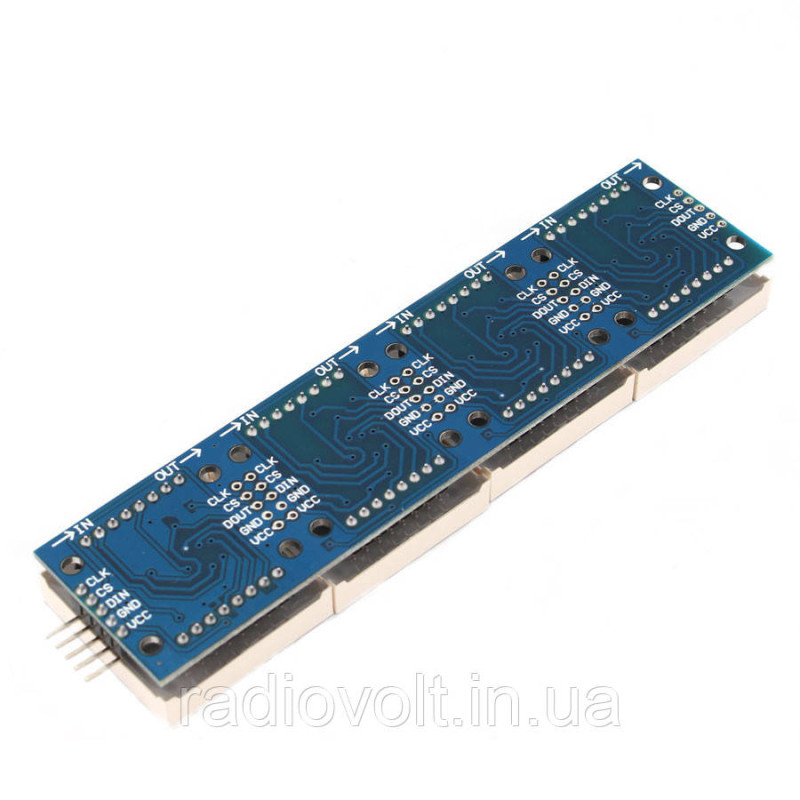

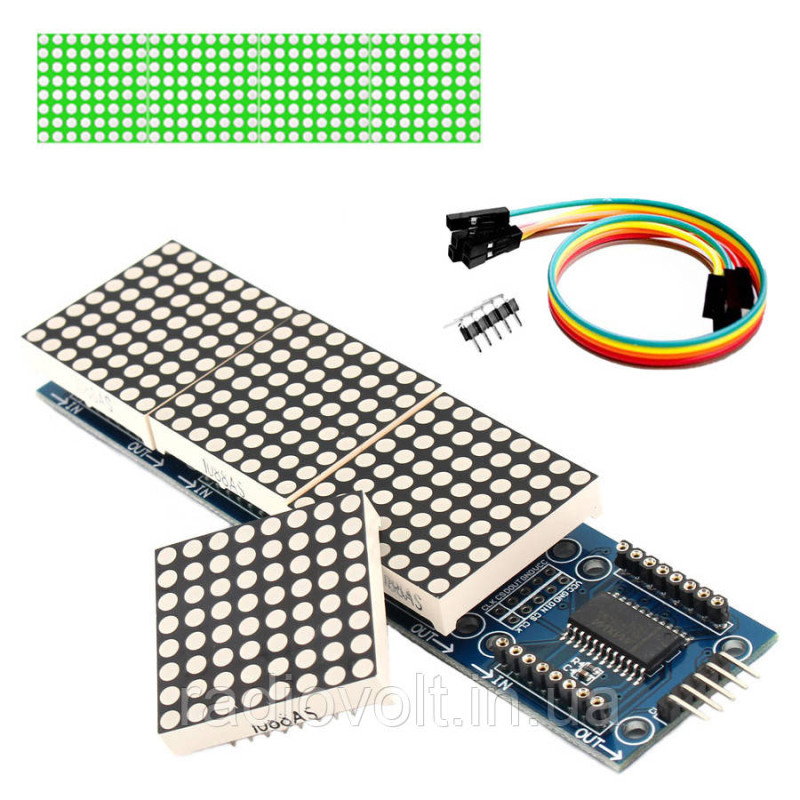

Світлодіодна матриця використовується для відображення символів, спеціальних знаків та графічних зображень у різних пристроях. Матриця складається з 4-х послідовно з'єднаних матричних індикаторів 1088XX, кожен із яких управляється драйвером MAX7219. Індикатори, що йдуть у комплекті з матрицею, мають загальний катод, тому драйвера не працюватимуть з індикаторами із загальним анодом, якщо Ви їх установите. Кожен індикатор 1088XX має 16 штирьових висновків, 8 з яких відповідають за ряди, інші 8 за стовпці. Індикатори 1088XX знімаються з модуля, що дає можливість замінити індикатор, що вийшов з ладу. Інтерфейс, що використовується в модулі, дає можливість з'єднати кілька матриць в одну збірку. Матриця складається з 4-х окремих модулів, з'єднаних між собою припійними доріжками, що дає можливість при потребі відламати один або кілька і використовувати як окремий пристрій. Світлодіодна матриця має контакти для підключення напруги живлення та інтерфейс SPI для з'єднання з контролерами; Контакти, що позначені на платі VCC (напруга живлення) та GND (загальний контакт), використовуються для підключення живлення; Контакти, що позначені на платі DIN (вхід даних), CS (вибір кристала), CLK (вхід тактових імпульсів) – це інтерфейс SPI. Для використання матриці з контролерами Arduino потрібно буде встановити бібліотеку LedControlMS. Далі потрібно підключити матрицю до Arduino контролера. Для підключення до Arduino контролера в комплекті з матрицею йде Dupont кабель "мама - мама" довжиною 20 см на 5 провідників та кутовий перехідник 2,54 мм. Бібліотека LedControlMS підтримує підключення до 8 матриць, що дає можливість зробити значний розмір дисплей, наприклад для рекламної вивіски або великого електронного годинника. Живлення матриці може здійснюватися від контролера Arduino або зовнішнього джерела живлення. Напруга живлення матриці становить 5 постійного струму. Характеристики: Драйвер: MAX7219; Кількість індикаторів: 4; Тип індикаторів: загальний катод; Розмір одного індикатора: 32 х 32 х 8 мм; Кількість світлодіодів на індикаторі: 64; Діаметр одного світлодіода: 3 мм; Колір світлодіодів: зелений; Інтерфейс підключення матриці: SPI; Напруга живлення: 5 В; Розмір матриці: 130 х 32 х 14 мм; Комплектація: 1 x Світлодіодна матриця з 4 матричних дисплеїв на MAX7219; 1 x Кабель Dupont "мама - мама" довжиною 20 см; 1 x Кутовий перехідник 2.54 мм.
