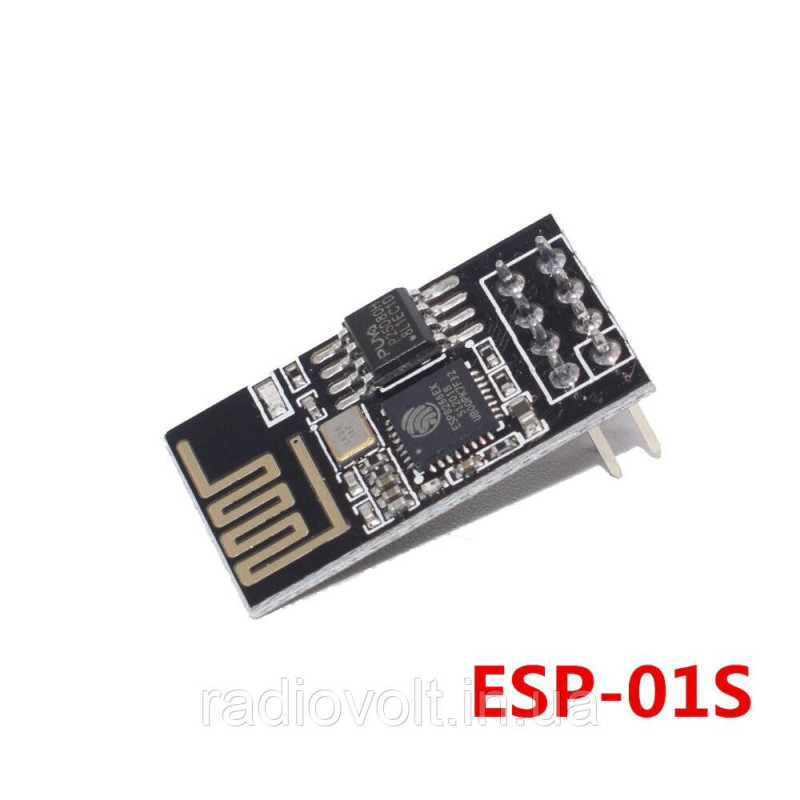

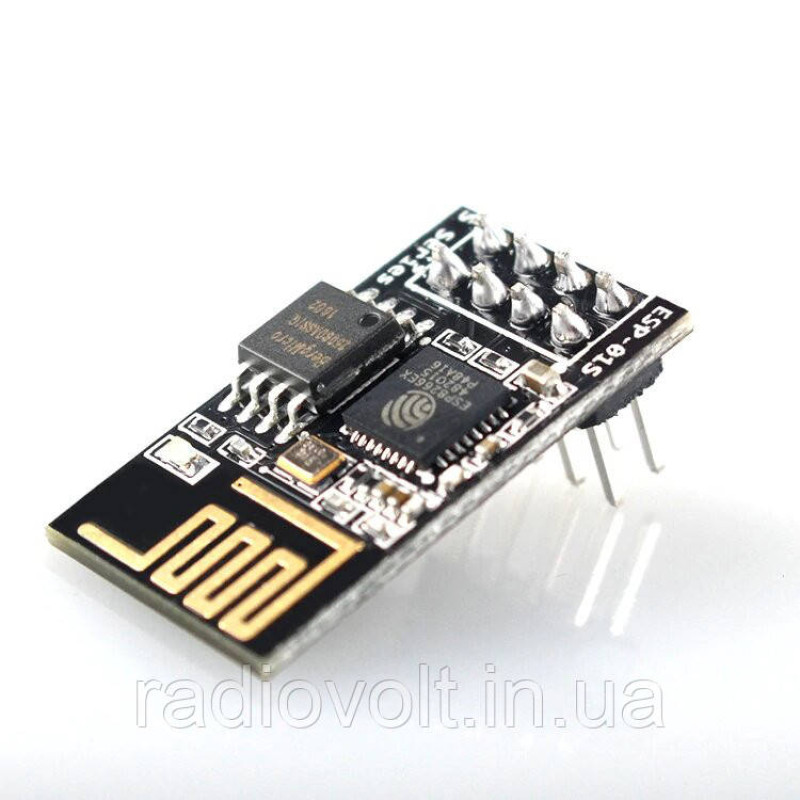

WiFi модуль ESP-01S, ESP8266, 1MB, LWIP AP+STA

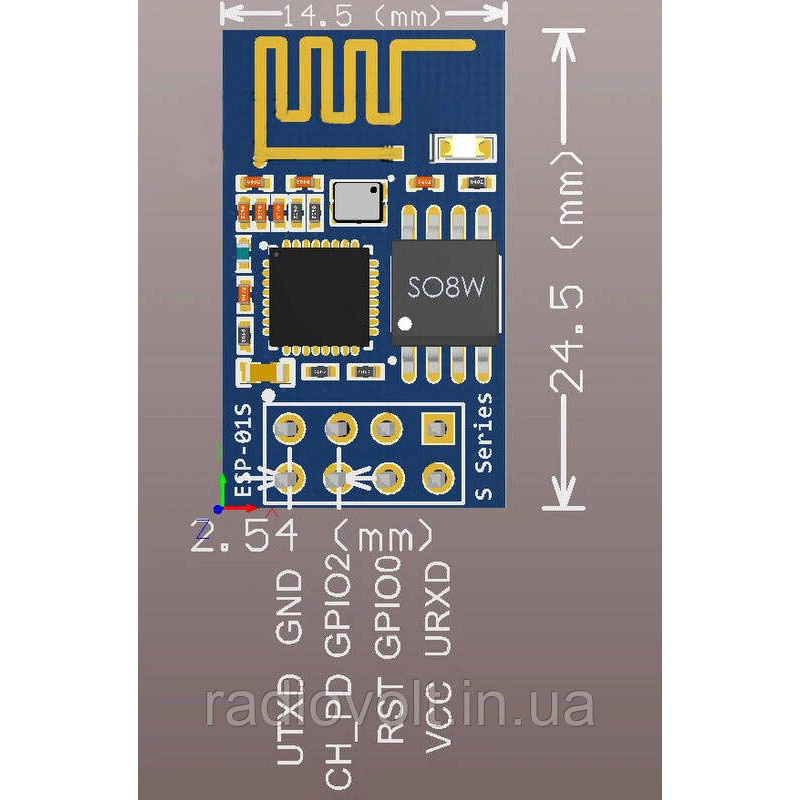

Оновлений Wi-Fi модуль ESP8266 версії ESP-01S на базі мікросхеми ESP8266EX з вбудованим стеком протоколу TCP/IP і керуванням AT-командами. Чип створений для використання в розумних розетках, mesh-мережах, IP-камерах, бездротових сенсорах, що носять електроніку тощо. Передбачено два варіанти використання чипа: 1) міст UART-WIFI, коли модуль на базі ESP8266 приєднується до наявного рішення на базі будь-якого іншого мікроконтролера та керується AT-командами, забезпечуючи зв'язок рішення з інфраструктурою Wi-Fi; 2) реалізуючи нове рішення, що використовує сам чип ESP8266 як керівний мікроконтролер. Характеристики: підтримка WiFi протоколів 802.11 b/g/n Wi-Fi Direct (P2P), soft-AP вбудований стек TCP/IP вбудований TR-перемикач, balun, LNA, підсилювач потужності та відповідність мережі вбудований PLL, регулятори та система керування живленням вихідна потужність +19.5 дБм у режимі 802.11b SDIO 2.0, SPI, UART STBC, 1x1 MIMO, 2x1 MIMO пробудження і надсилання пакетів: до 22 мс споживання в режимі Standby до 1.0 мВт (DTIM3) розміри: 24.5х14 мм Виводи: Vcc — живлення, +3,3 В (максимально 3,6 В) GND — загальний TXD — передавання даних (рівень 3,3 В) RXD — приймання даних (рівень 3,3 В) CH_PD — вимикання модуля (низький рівень активний, для увімкнення модуля треба подати Vcc) GPIO0 — виведення загального призначення 0 GPIO2 — виведення загального призначення 2 (LED blue, low-on) RST — скидання модуля (низький рівень активний)
