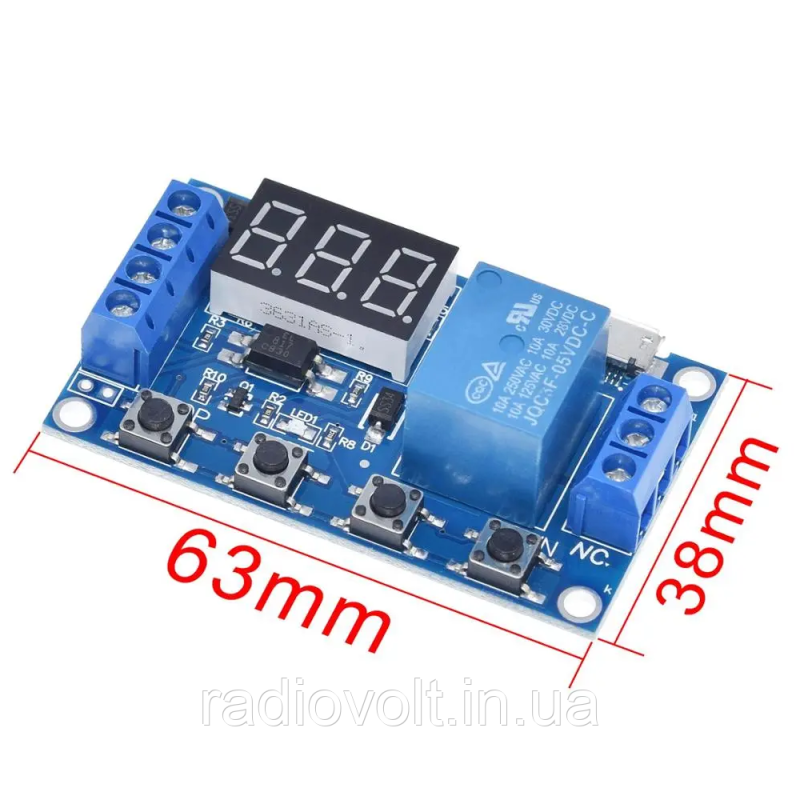

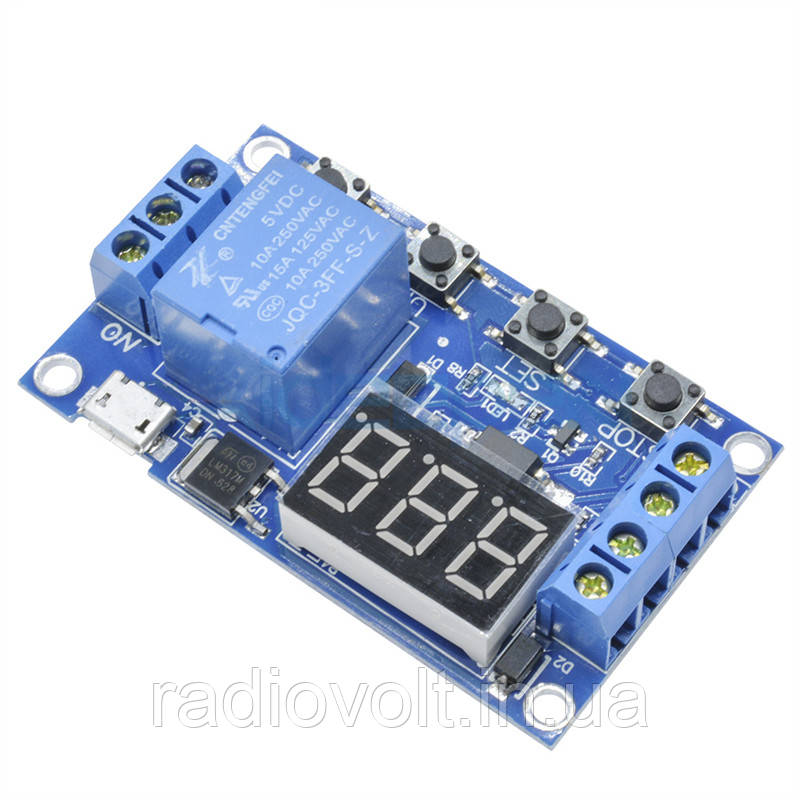

Модуль реле часу з затримкою XY-J02 LED 0.1-999мин (5-30В, 10A / AC 250В)

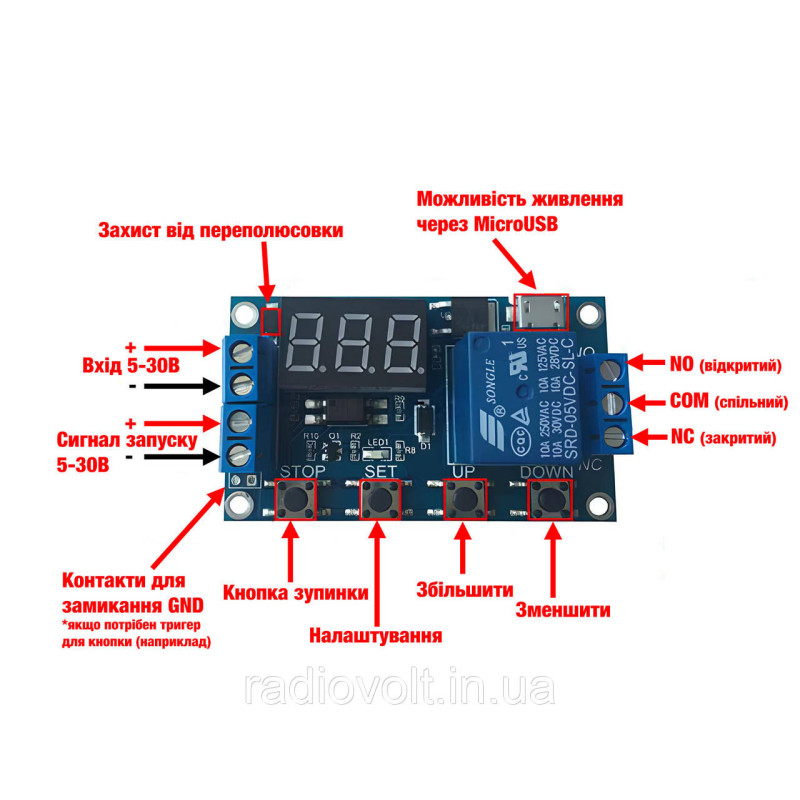

Модуль реле часу з затримкою XY-J02 LED 0.1-999 хв (5-30В, 10A / AC 250В) — це високоякісне електронне реле, що дозволяє точно налаштовувати час затримки включення або виключення підключеного обладнання. Завдяки широкому діапазону часу затримки та універсальним характеристикам, цей модуль є ідеальним рішенням для різноманітних побутових і промислових автоматизованих систем. Основні переваги: Широкий діапазон налаштувань: Реле дозволяє налаштовувати затримку в межах від 0.1 до 999 хвилин, що забезпечує високу гнучкість у використанні для різних задач. Підтримка широкого діапазону напруги: Модуль працює при вхідній напрузі від 5 до 30 В постійного струму або 250 В змінного струму, що робить його сумісним з більшістю стандартних електричних систем. Висока потужність навантаження: Максимальний струм навантаження 10 А (DC) або 10 А (AC) дозволяє керувати потужними пристроями без ризику пошкодження. LED дисплей для зручності налаштування: Вбудований LED дисплей дозволяє зручно та швидко змінювати налаштування часу та моніторити роботу модуля. Простота монтажу та експлуатації: Завдяки компактним розмірам і надійній конструкції, модуль легко інтегрується в різні системи автоматизації, що забезпечує надійну роботу в умовах промислових і побутових об'єктів. Застосування: Системи освітлення, вентиляції, кондиціювання та опалення. Автоматизація процесів у промисловості. Інкубатори, брудери. Використання в автомобільних системах для контролю роботи різноманітних пристроїв. Інші системи, де необхідне точне управління часом включення або виключення. Технічні характеристики: Широкий діапазон живлення: 5-30 В, можливість підключення через MicroUSB (5 В) Споживаний струм: 20 мА, в замкнутому стані: 50 мА Управління навантаженням: 30 В 5A DC та 220 В 5A AC Цикл роботи: понад 10 000 спрацьовувань Робоча температура: від -40°C до +85°C Тонка настройка часу роботи реле та часу простою Циклічне повторення: можливість циклічного включення та вимкнення реле Запуск зовнішнім сигналом: можливість запуску таймера через порт Trigger Розміри: 6.3 х 3.8 х 1.5 см Підготовка до налаштування Реле має кілька режимів роботи. Щоб змінити режим, натискайте та утримуйте кнопку SET протягом 1 секунди, а потім виберіть потрібний режим за допомогою кнопок UP (вгору) і DOWN (вниз). Підтвердьте вибір коротким натисканням SET. Примітка. На Trigger контакт подається сигнал(напруга) для запуску роботи реле. Він є на схемі підключення. Вибір режиму роботи Режим P1.1 (Таймер із вимкненням) Опис: Реле увімкнеться при подачі сигналу на Trigger і вимкнеться через заданий час. Налаштування: Виберіть режим P1.1. Налаштуйте параметр OP (наприклад, 10 секунд). Підключіть сигнал до Trigger – реле увімкнеться на 10 секунд, потім вимкнеться. Режим P1.2 (Таймер із перезапуском) Опис: Реле увімкнеться при подачі сигналу на Trigger, але новий сигнал перезапустить таймер. Налаштування: Виберіть режим P1.2. Налаштуйте параметр OP (наприклад, 15 секунд). Підключіть сигнал до Trigger – реле увімкнеться на 15 секунд. Якщо під час роботи знову подати сигнал, таймер перезапуститься. Режим P1.3 (Таймер із ручним вимкненням) Опис: Реле увімкнеться при подачі сигналу на Trigger, але новий сигнал вимкне реле достроково. Налаштування: Виберіть режим P1.3. Налаштуйте параметр OP (наприклад, 20 секунд). Підключіть сигнал до Trigger – реле увімкнеться на 20 секунд. Якщо під час роботи знову подати сигнал, реле вимкнеться. Режим P-2 (Імпульсний режим із затримкою) Опис: Реле чекає заданий час після сигналу, потім увімкнеться на заданий час. Налаштування: Виберіть режим P-2. Налаштуйте параметри: CL (час затримки, наприклад, 5 секунд). OP (час роботи, наприклад, 10 секунд). Підключіть сигнал до Trigger – реле чекає 5 секунд, увімкнеться на 10 секунд, потім вимкнеться. Режим P3.1 (Циклічний режим із керованим запуском) Опис: Реле виконує задану кількість циклів (увімкнення/вимкнення) після сигналу. Налаштування: Виберіть режим P3.1. Налаштуйте параметри: OP (час роботи, наприклад, 10 секунд). CL (час паузи, наприклад, 5 секунд). LOP (кількість циклів, наприклад, 3). Підключіть сигнал до Trigger – реле виконає 3 цикли: увімкнення на 10 секунд, вимкнення на 5 секунд. Режим P3.2 (Автономний циклічний режим) Опис: Реле починає циклічну роботу відразу після подачі живлення. Налаштування: Виберіть режим P3.2. Налаштуйте параметри: OP (час роботи, наприклад, 10 секунд). CL (час паузи, наприклад, 5 секунд). LOP (кількість циклів, наприклад, "---" для нескінченного повторення). Подайте живлення – реле почне циклічну роботу: увімкнення на 10 секунд, вимкнення на 5 секунд. Режим P4 (Режим утримання із затримкою вимкнення) Опис: Реле утримується увімкненим, поки є сигнал, і вимикається через заданий час після зняття сигналу. Налаштування: Виберіть режим P4. Налаштуйте параметр OP (час затримки вимкнення, наприклад, 10 секунд). Підключіть сигнал до Trigger – реле увімкнеться і залишатиметься увімкненим, поки є сигнал. Після зняття сигналу реле вимкнеться через 10 секунд. Налаштування параметрів Після вибору режиму можна налаштувати параметри, які доступні для кожного режиму. Для цього: Натисніть Set, щоб увійти в меню налаштування параметрів. Використовуйте кнопки Up (▲) та Down (▼) для зміни значень. Натисніть Set, щоб зберегти значення та перейти до наступного параметру. Доступні параметри: OP (Operating Time) – час, протягом якого реле залишається увімкненим (замкнутим). CL (Closing Time) – час, протягом якого реле залишається вимкненим (розімкнутим). LOP (Loop Count) – кількість циклів повторень (доступно у режимах P3.1 та P3.2). Інтервали часу: Час регулюється від 0.1 с (мінімум) до 999 хв. (максимум) з плавним регулюванням. Приклад використання: Натисніть Set, щоб увійти в меню налаштувань. Використовуйте кнопки Up (▲) та Down (▼), щоб вибрати параметр (OP, CL або LOP). Встановіть значення часу, звертаючи увагу на розташування десяткової точки (щоб переміщатися між інтервалами використовуйте кнопки Up (▲) та Down (▼)): Для інтервалу 0.1 сек – 99.9 сек: встановіть десяткову точку у другому індикаторі (наприклад, 12.3 це 12 секунд і 3 мілісекунди). Для інтервалу 1 сек – 999 сек: встановіть значення без десяткової точки (наприклад, 450 - це 450 секунд). Для інтервалу 1 хв. – 999 хв.: встановіть десяткову точку на всіх індикаторах (наприклад, 1.2.3 - це 1 година, 2 хвилини, 1 секунда // 0.5.19 - це 0 годин, 5 хвилин, 19 секунд). Натисніть Set, щоб зберегти налаштування.
