Модуль реле часу з затримкою XY-J04 LED 0.1-999мин, 5-30В

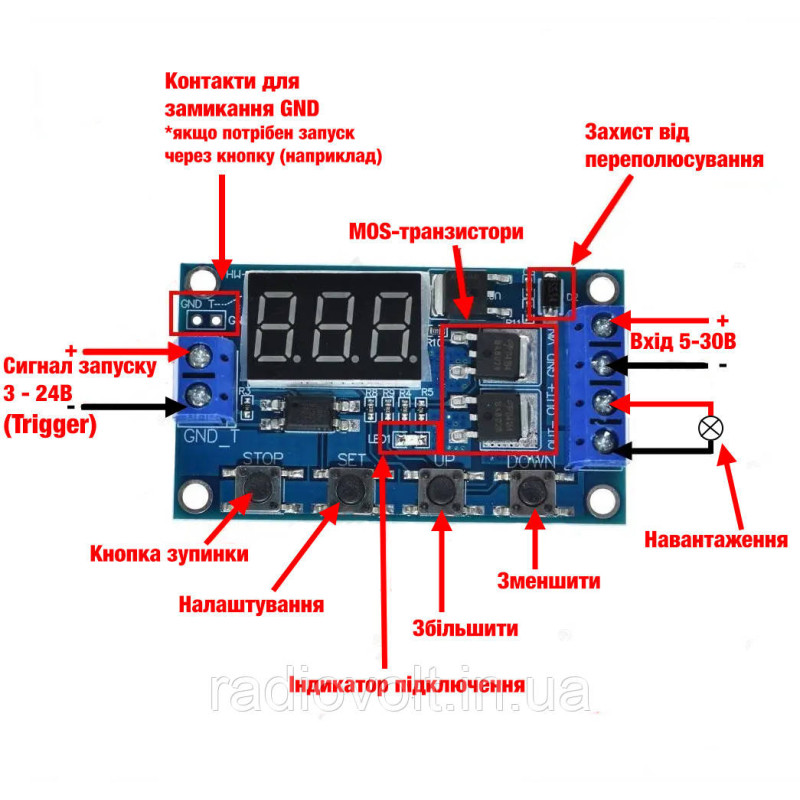

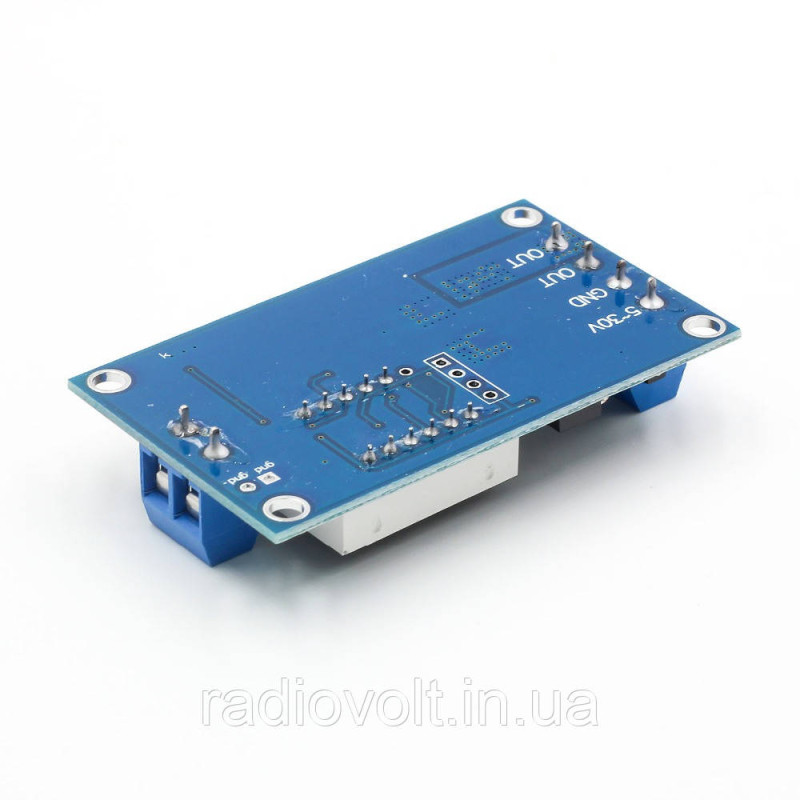

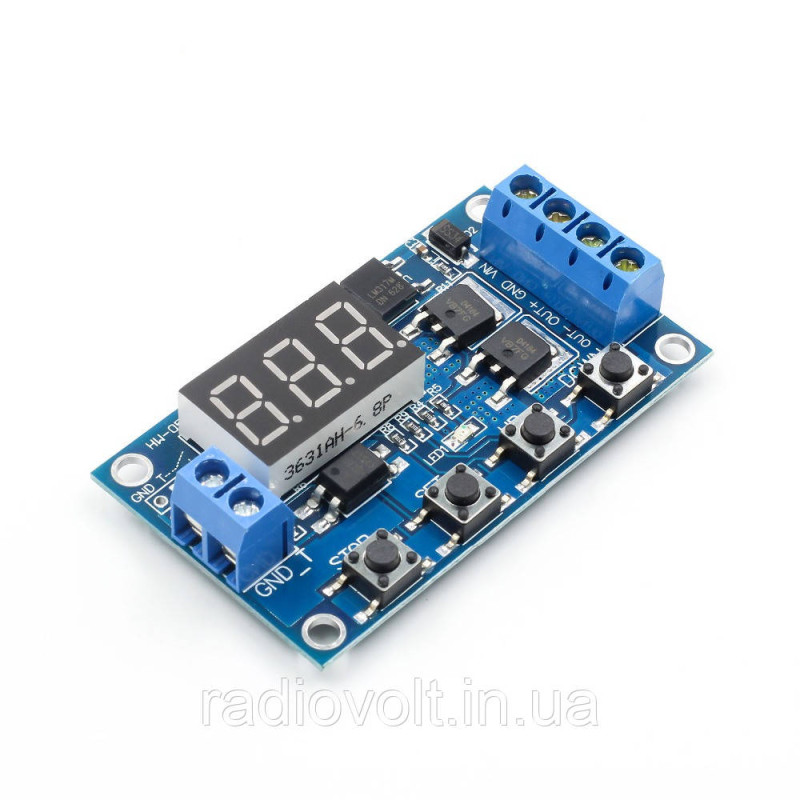

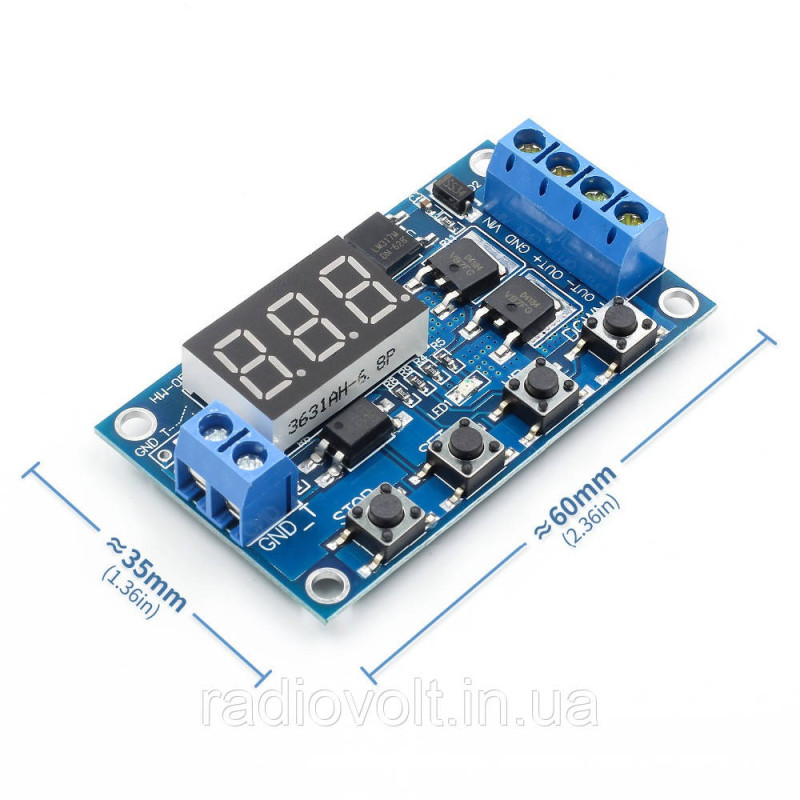

Модуль реле часу із затримкою XY-J04 – це сучасний електронний пристрій, розроблений для точного управління часом включення та виключення обладнання. Його універсальність та надійність роблять його ідеальним рішенням як для побутових, так і для промислових систем автоматизації. Він підходить для: Систем освітлення Автомобілей (ДХО, магнітол, фар і тд) Опалення та кондиціювання Вентиляції та інших побутових або промислових процесів Інкубаторів, брудерів Основні переваги: Висока надійність – необмежена кількість циклів перемикання Гнучке налаштування – регулювання часу затримки увімкнення/вимкнення Можливість керування зовнішнім тригером – запуск реле за сигналом Циклічний режим роботи – можливість повторюваного автоматичного перемикання Захист від переполюсування – безпечне підключення живлення Енергоефективність: споживає лише 20 мА у режимі очікування. Технічні характеристики: Напруга живлення: 5–36 В Струм споживання: 15 мА Максимальний струм навантаження: 15 А DC Напруга спрацьовування тригера: 3-24 В Робочий температурний діапазон: від -40°C до +85°C Можливість налаштування часу та циклічних режимів Компактні розміри: 6.0 x 3.4 x 1.2 см Інструкція Реле має кілька режимів роботи. Щоб змінити режим, натискайте та утримуйте кнопку SET протягом 1 секунди, а потім виберіть потрібний режим за допомогою кнопок UP (вгору) і DOWN (вниз). Підтвердьте вибір коротким натисканням SET. Примітка. На Trigger контакт подається сигнал(напруга) для запуску роботи реле. Він є на схемі підключення. Вибір режиму роботи Режим P1.1 (Таймер із вимкненням) Опис: Реле увімкнеться при подачі сигналу на Trigger і вимкнеться через заданий час. Налаштування: Виберіть режим P1.1. Налаштуйте параметр OP (наприклад, 10 секунд). Підключіть сигнал до Trigger – реле увімкнеться на 10 секунд, потім вимкнеться. Режим P1.2 (Таймер із перезапуском) Опис: Реле увімкнеться при подачі сигналу на Trigger, але новий сигнал перезапустить таймер. Налаштування: Виберіть режим P1.2. Налаштуйте параметр OP (наприклад, 15 секунд). Підключіть сигнал до Trigger – реле увімкнеться на 15 секунд. Якщо під час роботи знову подати сигнал, таймер перезапуститься. Режим P1.3 (Таймер із ручним вимкненням) Опис: Реле увімкнеться при подачі сигналу на Trigger, але новий сигнал вимкне реле достроково. Налаштування: Виберіть режим P1.3. Налаштуйте параметр OP (наприклад, 20 секунд). Підключіть сигнал до Trigger – реле увімкнеться на 20 секунд. Якщо під час роботи знову подати сигнал, реле вимкнеться. Режим P-2 (Імпульсний режим із затримкою) Опис: Реле чекає заданий час після сигналу, потім увімкнеться на заданий час. Налаштування: Виберіть режим P-2. Налаштуйте параметри: CL (час затримки, наприклад, 5 секунд). OP (час роботи, наприклад, 10 секунд). Підключіть сигнал до Trigger – реле чекає 5 секунд, увімкнеться на 10 секунд, потім вимкнеться. Режим P3.1 (Циклічний режим із керованим запуском) Опис: Реле виконує задану кількість циклів (увімкнення/вимкнення) після сигналу. Налаштування: Виберіть режим P3.1. Налаштуйте параметри: OP (час роботи, наприклад, 10 секунд). CL (час паузи, наприклад, 5 секунд). LOP (кількість циклів, наприклад, 3). Підключіть сигнал до Trigger – реле виконає 3 цикли: увімкнення на 10 секунд, вимкнення на 5 секунд. Режим P3.2 (Автономний циклічний режим) Опис: Реле починає циклічну роботу відразу після подачі живлення. Налаштування: Виберіть режим P3.2. Налаштуйте параметри: OP (час роботи, наприклад, 10 секунд). CL (час паузи, наприклад, 5 секунд). LOP (кількість циклів, наприклад, "---" для нескінченного повторення). Подайте живлення – реле почне циклічну роботу: увімкнення на 10 секунд, вимкнення на 5 секунд. Режим P4 (Режим утримання із затримкою вимкнення) Опис: Реле утримується увімкненим, поки є сигнал, і вимикається через заданий час після зняття сигналу. Налаштування: Виберіть режим P4. Налаштуйте параметр OP (час затримки вимкнення, наприклад, 10 секунд). Підключіть сигнал до Trigger – реле увімкнеться і залишатиметься увімкненим, поки є сигнал. Після зняття сигналу реле вимкнеться через 10 секунд. Налаштування параметрів Після вибору режиму можна налаштувати параметри, які доступні для кожного режиму. Для цього: Натисніть Set, щоб увійти в меню налаштування параметрів. Використовуйте кнопки Up (▲) та Down (▼) для зміни значень. Натисніть Set, щоб зберегти значення та перейти до наступного параметру. Доступні параметри: OP (Operating Time) – час, протягом якого реле залишається увімкненим (замкнутим). CL (Closing Time) – час, протягом якого реле залишається вимкненим (розімкнутим). LOP (Loop Count) – кількість циклів повторень (доступно у режимах P3.1 та P3.2). Інтервали часу: Час регулюється від 0.1 с (мінімум) до 999 хв. (максимум) з плавним регулюванням. Приклад використання: Натисніть Set, щоб увійти в меню налаштувань. Використовуйте кнопки Up (▲) та Down (▼), щоб вибрати параметр (OP, CL або LOP). Встановіть значення часу, звертаючи увагу на розташування десяткової точки (щоб переміщатися між інтервалами використовуйте кнопки Up (▲) та Down (▼)): Для інтервалу 0.1 сек – 99.9 сек: встановіть десяткову точку у другому індикаторі (наприклад, 12.3 це 12 секунд і 3 мілісекунди). Для інтервалу 1 сек – 999 сек: встановіть значення без десяткової точки (наприклад, 450 - це 450 секунд). Для інтервалу 1 хв. – 999 хв.: встановіть десяткову точку на всіх індикаторах (наприклад, 1.2.3 - це 1 година, 2 хвилини, 1 секунда // 0.5.19 - це 0 годин, 5 хвилин, 19 секунд). Натисніть Set, щоб зберегти налаштування.
