Реле часу XY-WJ01, циклічний таймер, 6–30В, 10А

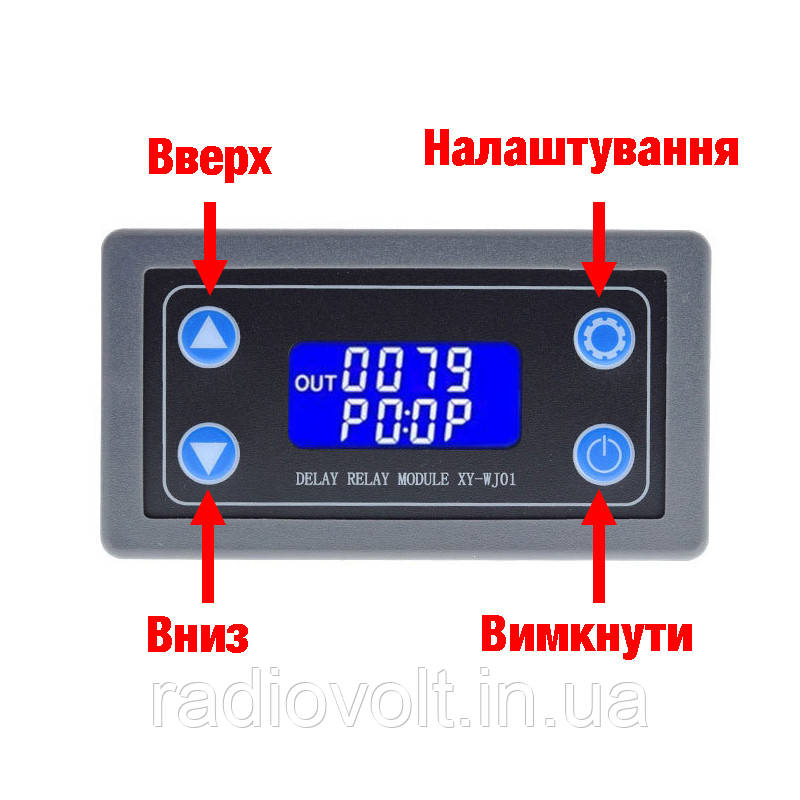

Реле часу XY-WJ01 — програмований циклічний таймер, 6–30В, 10А Модуль XY-WJ01 — надійний таймер для автоматизації електричних ланцюгів з LCD-дисплеєм для легкого налаштування циклів включення та вимкнення. Працює від 6–30 В DC, витримує до 10 А (DC) / 5 А (AC) і ідеально підходить для управління освітленням, вентиляторами, насосами та різними DIY-проєктами. Основні переваги Інтуїтивний LCD-дисплей для швидкого налаштування та контролю параметрів 9 попередньо запрограмованих режимів роботи (P0–P9) для різних алгоритмів циклів Автоматичне збереження налаштувань при відключенні живлення Широкий часовий діапазон: від 0,01 секунди до 9999 хвилин Режим енергозбереження (Low Power) для економії заряду та приглушення підсвітки дисплея Технічні характеристики Модель: XY-WJ01 Робоча напруга: 6–30 В DC Максимальне навантаження: DC 30 В / 10 А, AC 220 В / 5 А Споживання струму: ~15 мА (спокій), ~50 мА (робота) Діапазон часу: 0,01 с – 9999 хв Кількість циклів: 1–9999 або безкінечно Робоча температура: -40 … +85 °C Ресурс: >100 000 спрацьовувань Повна інструкція з налаштування Підключіть живлення — подайте 6–30 В DC на відповідні контакти модуля. Вибір режиму (P0–P9): утримуйте кнопку SET приблизно 2 секунди — на дисплеї з’явиться P0. Кнопками UP/DOWN виберіть потрібний режим. Налаштування параметрів: коротко натискайте SET, щоб послідовно перейти до параметрів OP, CL і LOP. OP — час увімкнення реле. CL — час вимкнення реле. LOP — кількість повторів (1–9999 або ∞ для безкінечності). Встановлення значень: кнопками UP і DOWN виставте потрібні числа, після чого натисніть SET для підтвердження або дочекайтесь автоматичного збереження (приблизно 5 секунд без дій). Вибір одиниць часу: під час редагування параметра натисніть STOP, щоб змінити одиницю відображення/діапазону. Функція паузи (STOP): кнопка STOP дозволяє тимчасово зупинити роботу реле або керувати його станом вручну. Режим енергозбереження (Low Power, LP): довге утримання кнопки STOP (≈2 с) активує режим низького енергоспоживання. При цьому: приблизно через 5 хв без дій гасне підсвітка дисплея; система продовжує виконувати цикли з меншим споживанням; натискання будь-якої кнопки «будить» пристрій і повертає підсвітку. Збереження та вихід: після налаштувань дочекайтесь 5 секунд — параметри збережуться автоматично, також вони зберігаються при вимкненні живлення. Коротка таблиця режимів (P0–P9) Режим Опис P0 Реле вмикається на OP, потім вимикається. P1 Як P0, але при новому сигналі цикл перезапускається. P2 Скидання сигналом — реле вимикається. P3 Затримка перед увімкненням: спочатку CL, потім OP. P4 Цикл: OP → CL, повторюється LOP разів. P5 Як P4, але цикл починається з CL. P6 Безперервне циклічне вмикання/вимикання (OP ↔ CL). P7 Як P6, але з обмеженням кількості повторів (LOP). P8 Реле працює, доки подається вхідний сигнал. P9 Зворотна логіка: реле вмикається після зникнення сигналу. Приклад: режим P4, OP = 10 с, CL = 5 с, LOP = 20 → реле вмикається на 10 с, вимикається на 5 с, і так 20 разів. Швидкий старт (для покупця) Увімкніть живлення 6–30 В. Утримайте SET → виберіть режим P0–P9 (кнопками UP/DOWN). Коротко натисніть SET → змініть OP, CL, LOP (UP/DOWN). Щоб змінити одиниці часу (0,1 с / с / хв), під час редагування натисніть STOP. Зачекайте 5 секунд → настройки збережуться автоматично. Порада: у режимах P0–P7 довге утримання STOP вмикає режим енергозбереження (LP). Якщо потрібен переклад або друкована версія інструкції — додатковий PDF додається до товару.
