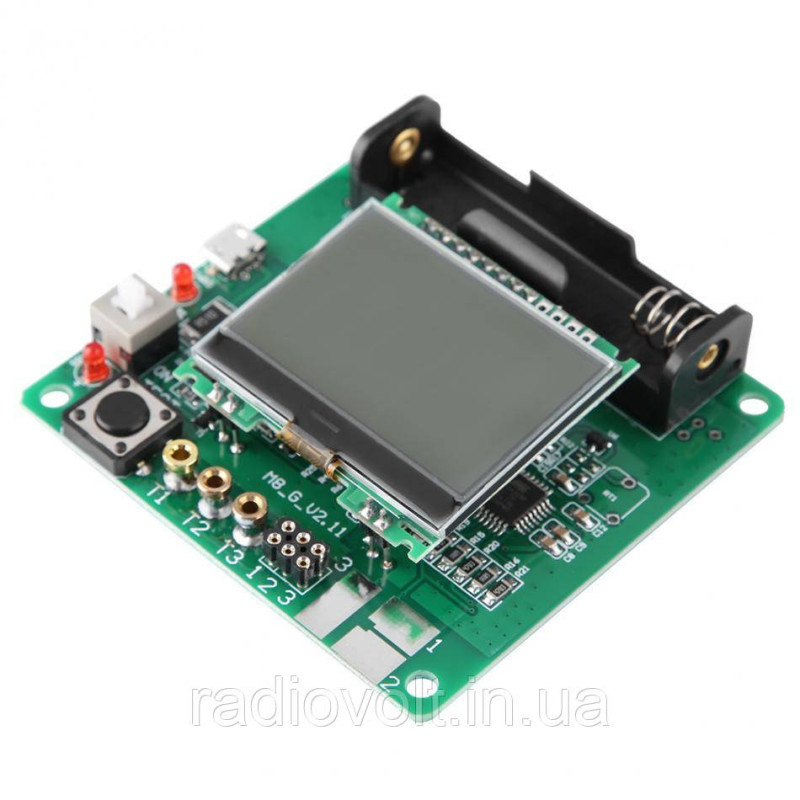

Тестер MG328, Частотомір, Генератор, Щупи

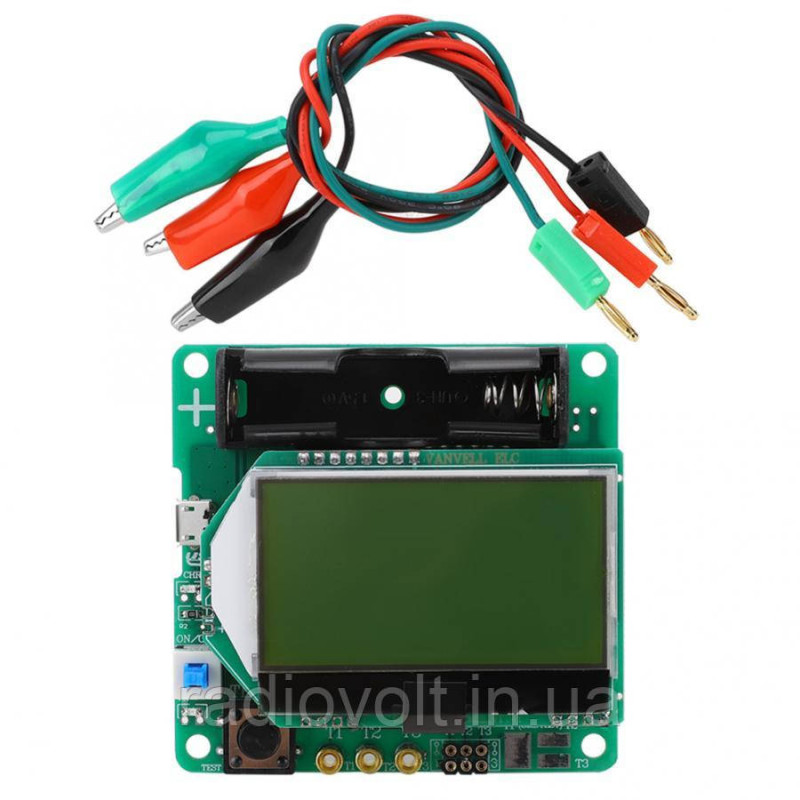

Відмінні риси: - Живлення від літієвої батареї 14500 (не входить в комплект) заряджання батареї або живлення через МікроЮСБ. - Щупи у комплекті. - Яскравий дисплей. Функції: 1) Генератор частот: меандр, частота від 0 Гц до 2 МГц (вихід сигналу на тестовому контакті 2) 2) Генератор ШІМ: меандр, частота 7,812 кГц або 15,624 кГц (залежить від прошивки) – заповнення від 0% до 10 ШІМ (вихід сигналу на тестовому контакті 2) 3) Частотомір: від 0 – 4 МГц, макс. роздільна здатність 0.00001 Гц, вхідна амплітуда до 5 В (вхід потрібно допаяти) Відображає розпинання компонентів, графічний малюнок: 1) Транзистори - Біполярні, Польові. 2) Діоди. 3) Діодні збирання. 4) Світлодіоди. 5) Тіристори, Симистори – Малопотужні. 6) Стабілітрони – напруга пробою до 4.5В. 7) Опір (R) - 0 ... 50 МОм, макс. дозвіл 0.01 Ом. 8) Конденсатори: - Місткість (C) - 0...100000 мкФ, макс. роздільна здатність 0.01 пФ; - ESR макс. роздільна здатність 0.01 Ом; - Вимірювання втрат Vloss(%) 9) Індуктивність (L): 10 мкГн - 20 Гн, макс. роздільна здатність 0.01 мГн; - резонансний метод 0.1 МкГн – 2 мГн, макс. роздільна здатність 0.01мкГн. У меню можна вибрати такі функції: 1. Transistor - Перехід до звичайного режиму роботи. 2. Frequency - Вимірювання частоти сигналу, підключеного до контактів плати GND і F-IN (до 2МГц, до 5В амплітуда) 3. f-Generator - Генератор імпульсів різної частоти (0-2МГц) 4. 10-bit PWM - Виводяться імпульси прямокутної форми з регульованою шпаруватістю. 5. C+ESR - Безперервний вимір ємності та ESR підключених конденсаторів, буде запущений автоматично, якщо даний компонент поставити в контакт 1 і 3. 6. Rotary encoder - Перевірка енкодерів. 7. Selftest - Запуск самотестування та калібрування. 8. Contrast - Зміна контрастності походить від більшого значення до меншого і зациклене, якщо зображення зникло продовжуйте змінювати доки контрастність не перейде на максимальний рівень. 9. Switch off – Примусове вимкнення приладу. Прилад має автовідключення, активно воно не у всіх режимах.
