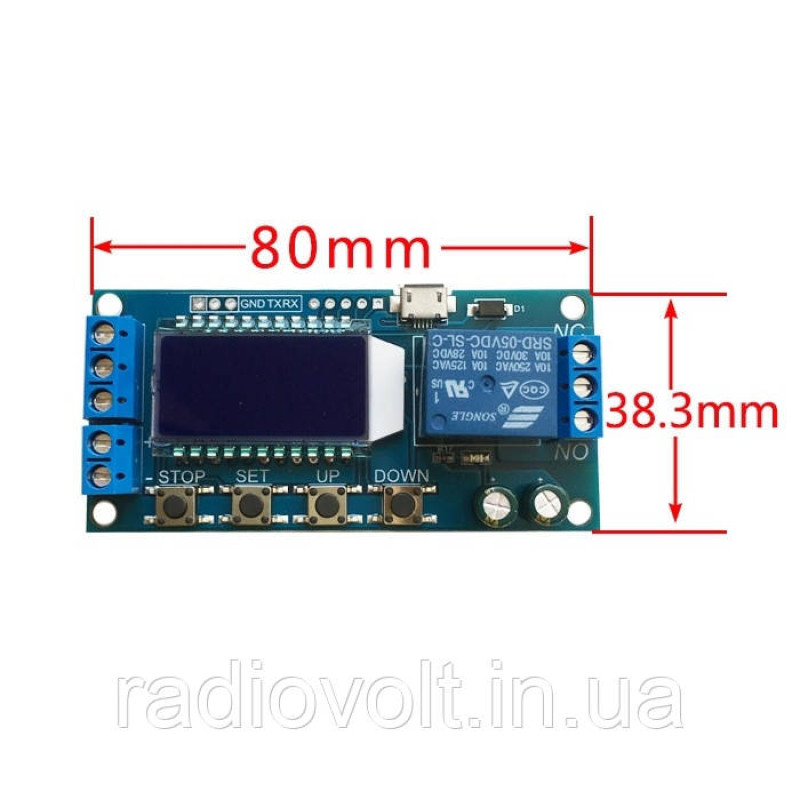

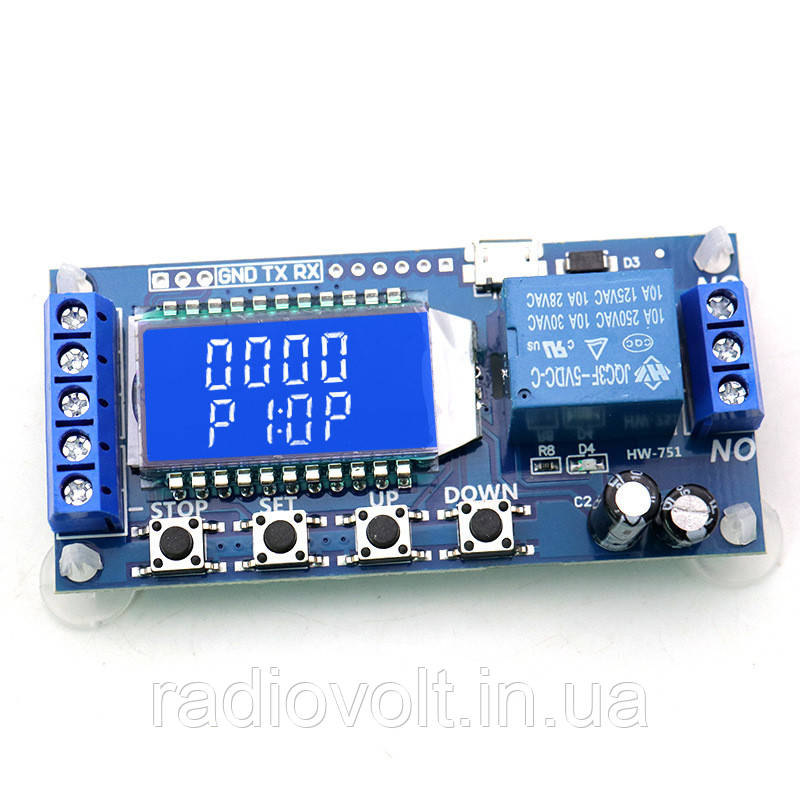

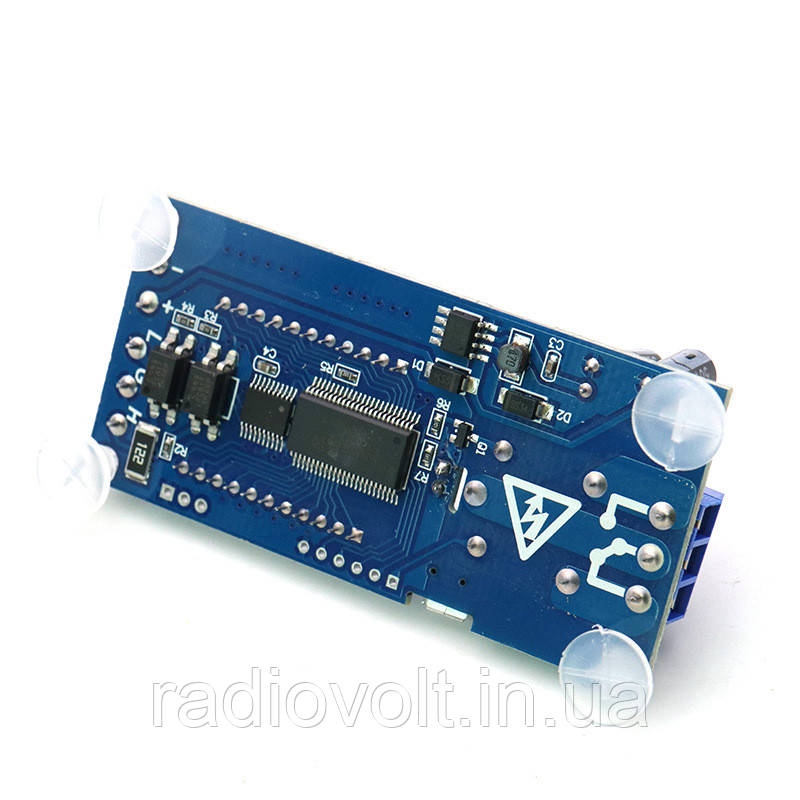

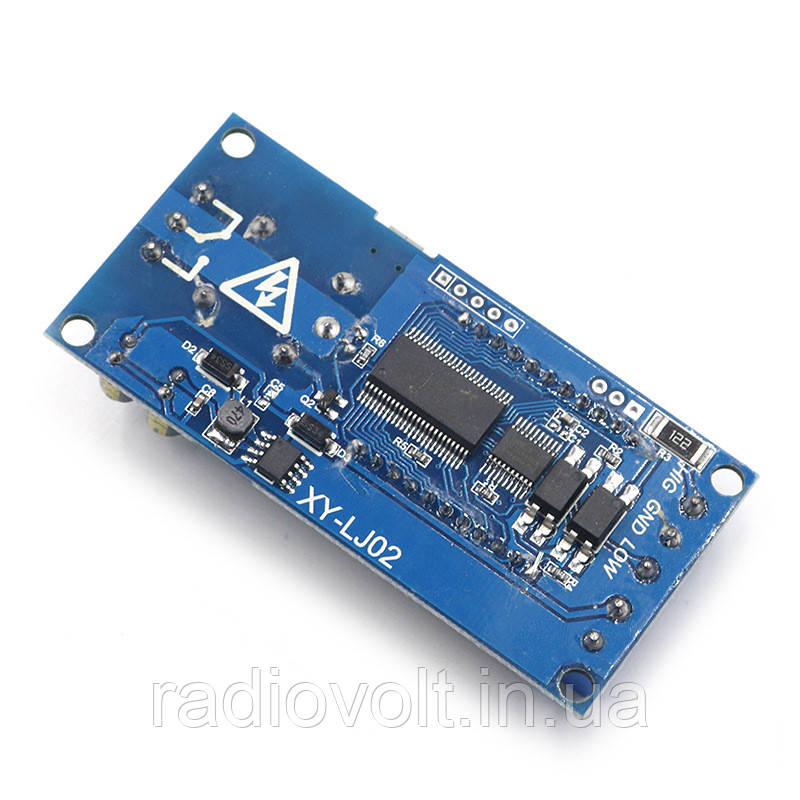

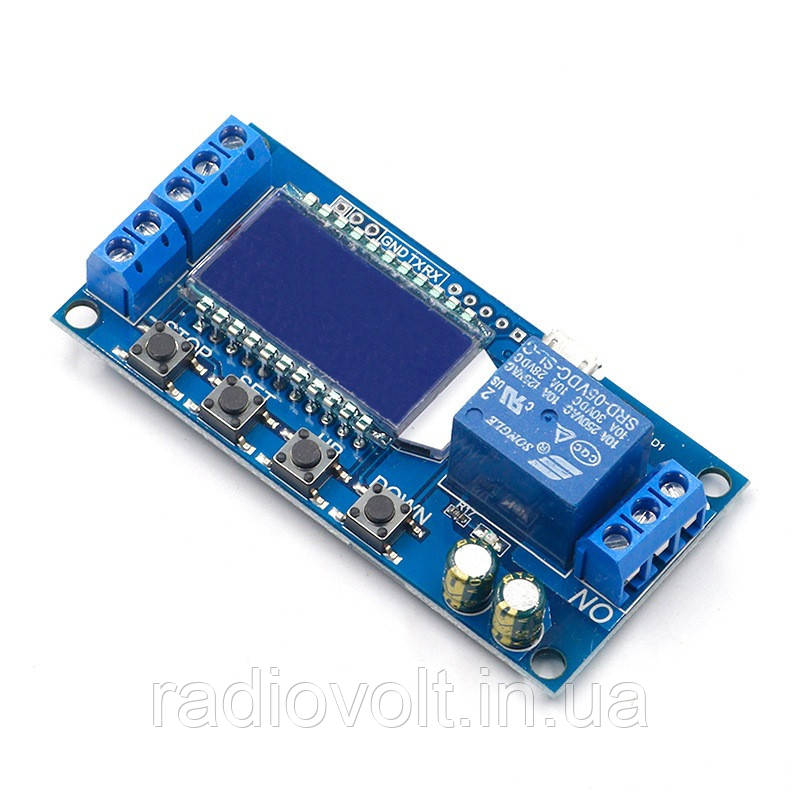

Модуль XY-LJ02, реле часу із затримкою LED 0.1с-9999мін (5-30 В, 10A/AC 250 В)

Модуль XY-LJ02 — реле часу із затримкою (0.01 с – 9999 хв, 6–30 В, 10 А / AC 250 В) Модуль XY-LJ02 — це універсальне програмоване таймер-реле з яскравим РК-дисплеєм та широкими можливостями налаштування. Підтримує затримку часу від 0.01 секунди до 9999 хвилин, має 7 режимів роботи та дозволяє точно керувати вмиканням і вимиканням навантаження у різних схемах автоматизації. Підходить для керування освітленням, вентиляторами, насосами, нагрівачами, зарядними пристроями, сигналізаціями, проєктами Arduino та ESP, лабораторними стендами й іншою автоматикою. Основні переваги: Чіткий дворядковий РК-дисплей з відображенням усіх параметрів Часовий діапазон налаштування: 0.01 с – 9999 хв 7 програмних режимів роботи (P1–P7) Живлення: 6–30 В DC або micro-USB 5 В Захист від переполюсовки живлення Вхідні тригери: високий рівень (3–24 В), низький рівень (0–0.2 В), кнопковий запуск Оптронна розв'язка — стабільна робота без перешкод Кнопка STOP — функція екстреної зупинки Енергозбереження — автоматичний сон через 5 хв бездіяльності Підтримка керування через UART (TTL) Автоматичне збереження всіх параметрів при вимкненні живлення Технічні характеристики: Живлення: 6–30 В DC або micro-USB 5 В Тригер сигналу: високий 3–24 В / низький 0–0.2 В / кнопка Навантаження: DC 30 В – 5 А, AC 220–250 В – до 10 А Струм споживання: 15 мА (очікування), 50 мА (робота) Ресурс реле: понад 100 000 циклів Робоча температура: –40…+85 °C Розміри: 80 × 38 × 19 мм Формати та діапазони часу: XXXX — 1…9999 секунд XXX.X — 0.1…999.9 секунди XX.XX — 0.01…99.99 секунди XXXX (хв) — 1…9999 хвилин Параметри: OP — час увімкнення реле; CL — час вимкнення реле; LOP — кількість циклів (1–9999 або "---- — нескінченна робота) Інструкція з налаштування: Затисніть кнопку SET — вхід у меню режимів P1–P7. Кнопками UP / DOWN виберіть потрібний режим і коротко натисніть SET для підтвердження. SET перемикає параметри OP → CL → LOP. Значення змінюються кнопками UP / DOWN. У режимі редагування OP або CL кнопкою STOP змінюється розряд часу (1с / 0.1с / 0.01с / 1хв). Для збереження затисніть SET на 2 секунди — модуль виходить у робочий режим. Режими роботи: P1: по сигналу реле вмикається на OP і вимикається (повторний сигнал ігнорується). P2: повторний сигнал під час OP перезапускає таймер. P3: повторний сигнал скидає таймер та вимикає реле. P4: пауза CL → робота OP → вимкнення. P5: цикли OP → CL з обмеженням LOP; сигнал зупиняє цикл. P6: автозапуск циклів без сигналу після подачі живлення. P7: реле активне поки є сигнал; після зникнення — відлік OP та вимкнення. Додаткові функції: Утримування STOP — вмикання/вимикання сплячого режиму. Коротке натискання STOP — ручне керування реле (ON/OFF). Кнопка SET у робочому режимі показує поточні налаштування без зупинки роботи. UART (TTL 9600 8N1) — дистанційне читання та зміна параметрів. XY-LJ02 — надійне рішення для точної автоматизації вашого обладнання та DIY-проєктів.
